<table id="ggw22"></table>

每周一個快水應用|塑料粒子水分測定梅特勒HX204確保準確結果和簡單操作

更新時間：2025-08-27

點擊次數：87

本應用手冊闡述了如何使用梅特勒托利多HX204水分測定儀進行塑料水分含量的準確測定。

以下案例介紹了HX204是如何在注塑成型過程中進行快速、簡單且節約成本的水分測定。

塑料的水分含量

諸如聚酰胺、聚碳酸酯等樹脂的水分含量是影響加工工藝、產品外觀和產品特性的重要因素，使用水分過多的塑料粒子進行注塑成型，會導致加工工藝問題，并降低最終的成品質量。比較典型的質量問題是：開裂、反光及機械性能降低，如抗沖擊強度和抗拉強度等。

許多塑料產品易于在運輸和存儲過程中吸收水分。因此，水分含量的控制對確保生產高質量產品是至關重要的。

HX204可提供精確測定結果

行業的參考方法是使用卡爾費休水分儀，這是測定樣品水分含量的通用滴定方法，但這種方法需要具備良好的實驗室儀器和訓練有素的操作人員，才能獲得準確、可靠的測定結果。

相反，使用HX204可使您無需精密設備或昂貴試劑就能獲得相同的測定結果。

聚酰胺6的水分測定

聚酰胺6(PA6) 樹脂的制造商建議加工工藝中的水分含量不超過0.2%。但是，樹脂卻可在24小時內(溫度23?C)吸收2.3%的水分含量飽和。

干燥前對塑料粒子進行水分測定，有益于優化注塑成型的干燥時間，例如：4小時的干燥時間降低為1小時，從而節省大量的能耗成本。

此外，質量體系(如：ISO9001)通常要求定期測定塑料粒子的水分含量，以確保干燥機正常工作。最后，注塑前測定每批塑料粒子的水分含量，最大限度的延長機器使用壽命。

材料和方法 ▼

METTLER TOLEDO

如何使用HX204進行水分測定

1. 點擊PA6方法的快捷鍵

• 分辨率：高

• 待機溫度：100°C

• 升溫程序：標準；

-SOC-延遲：5min

-干燥溫度：130°

2. 樣品盤去皮，加入約30g塑料粒子。

3. 點擊"開始干燥"開始水分測定。

4. 結果顯示塑料粒子的水分含量結果。

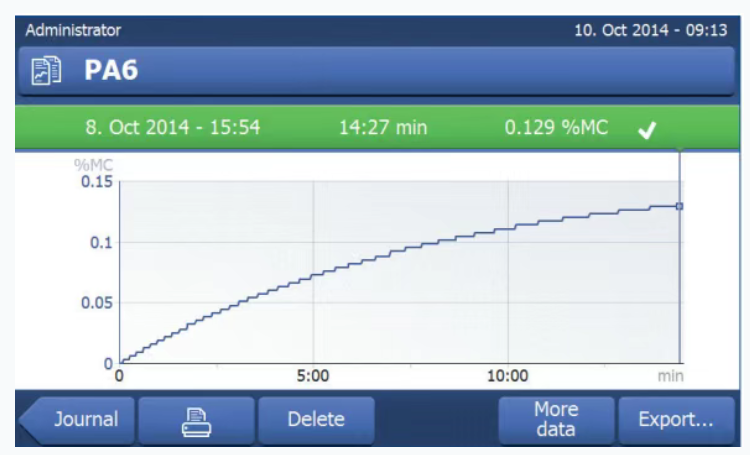

結果

使用HX204測定PA6塑料粒子的水分含量結果為0.129%，符合加工工藝中建議的最大極限值0.2%，因此，無需再對塑料粒子進行干燥，即可啟動注塑工藝。

HX204與卡爾費休水分儀的交叉驗證 ▼

METTLER TOLEDO

為了證明HX204結果的精確性，我們對具有2種不同水分含量的PA6進行了相關性研究。并且，還將結果與參考方法卡爾費休滴定法進行了比較分析。

研究表明，相對于卡爾費休水分儀，HX204對這2種樣品都取得了重復性較好的測定結果。

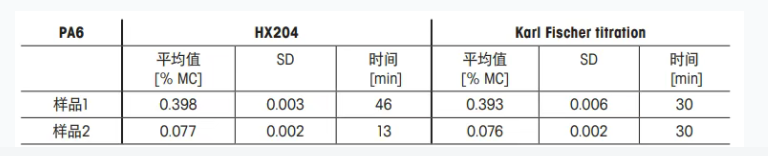

表1

分別使用HX204 (6次測定)和卡爾費休水分儀(6次測定)進行水分含量測定MC＝水分含量，SD＝標準偏差）

結果

HX204提供了一種快速、簡單的水分測定過程，具有準確、可靠的測定性能，且無需化學試劑或專業實驗室人員。所有這些特性，再加上簡易的使用方法，為注塑公司提供了快速、簡單測定注塑前水分含量的解決方案。

返回列表

每周一個快水應用|塑料粒子水分測定 梅特勒HX204確保準確結果和簡單操作
